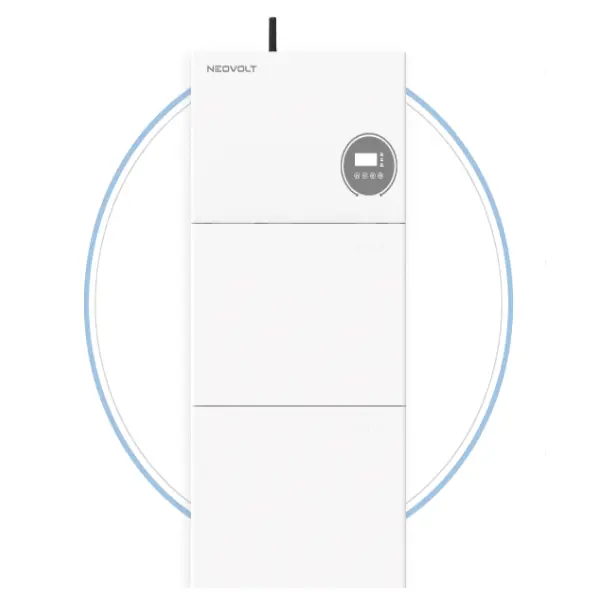

Ano ang isang 10kW Single Phase Hybrid Inverter at Paano Ito Sinusuportahan ang Mga Modernong Sistema ng Enerhiya?

A 10kW Single Phase Hybrid Inverteray idinisenyo upang i-coordinate ang mga solar panel, imbakan ng baterya, sambahayan o komersyal na load, at ang utility grid sa loob ng isang sistema ng pamamahala ng enerhiya. Para sa mga user na nakikitungo sa mataas na demand ng kuryente, hindi matatag na supply ng grid, tumataas na gastos sa enerhiya, o limitadong espasyo sa rooftop, makakatulong ang tamang inverter na pahusayin ang solar self-consumption at magbigay ng structured na landas patungo sa backup ng baterya. Ipinapaliwanag ng gabay na ito kung paano gumagana ang isang 10kW single-phase hybrid inverter, kung ano ang ginagawa ng mga pangunahing bahagi nito, kung aling mga detalye ang mahalaga, at kung paano magplano ng isang maaasahang sistema sa paligid ng mga pangangailangan ng enerhiya sa totoong mundo.

1. Pag-unawa sa 10kW Single Phase Hybrid Inverter

Pinagsasama ng hybrid inverter ang mga function ng solar inverter at battery inverter sa isang coordinated device. Sa halip na ituring ang pagbuo ng solar at pag-iimbak ng enerhiya bilang ganap na magkahiwalay na mga sistema, maaari nitong pamahalaan ang mga daloy ng kuryente sa pagitan ng mga photovoltaic panel, baterya, electrical load, at utility grid. Ang configuration na ito ay partikular na kapaki-pakinabang para sa mga property na gustong pataasin ang solar self-consumption habang pinapanatili ang access sa grid electricity at backup ng baterya.

Ang rating na "10kW" ay tumutukoy sa nominal na kapasidad ng AC power ng inverter. Ang pagtatalaga ng "isang yugto" ay tumutukoy sa uri ng suplay ng kuryente na idinisenyo upang gumana. Ang aktwal na boltahe, dalas, maximum na kasalukuyang, saklaw ng input ng PV, hanay ng boltahe ng baterya, at mga kinakailangan sa grid ay nakasalalay sa partikular na modelo at merkado.

Ang isang hybrid na inverter ay maaari ding suportahan ang ilang mga diskarte sa pagpapatakbo, kabilang ang pagkonsumo sa sarili, pag-backup ng baterya, pamamahala ng enerhiya sa oras ng paggamit, at kontroladong pag-charge ng grid. Gayunpaman, nag-iiba-iba ang mga function ayon sa modelo, kaya dapat palaging i-verify ng mga installer ang teknikal na dokumentasyon ng manufacturer bago idisenyo ang system.

2. Paano Ito Pinamamahalaan ang Iba't ibang Pinagmumulan ng Enerhiya?

Ang pangunahing bentahe ng isang hybrid na arkitektura ay coordinated na pamamahala ng enerhiya. Ang solar electricity ay nabuo bilang DC power, habang ang karamihan sa mga household at commercial appliances ay gumagamit ng AC power. Ang mga baterya ay nag-iimbak ng DC na enerhiya, at ang utility grid ay nagbibigay ng AC power. Ang inverter ay nagsisilbing control at conversion point sa pagitan ng mga source na ito.

Sa isang tipikal na diskarte sa self-consumption, ang solar power ay unang nagbibigay ng mga aktibong load. Ang sobrang enerhiya ay maaaring ma-charge ang baterya, na may karagdagang kuryente na posibleng ma-export sa grid kung pinahihintulutan. Kapag humina ang produksyon ng solar, maaaring suportahan ng baterya ang mga load bago gamitin ang kuryente, depende sa napiling operating mode.

Ang pinagsama-samang diskarte na ito ay maaaring makatulong na matugunan ang isang karaniwang problema: ang solar generation ay madalas na tumataas sa oras ng liwanag ng araw, habang ang pangangailangan ng kuryente sa tirahan ay maaaring tumaas sa gabi. Ang pag-iimbak ng baterya ay nagbibigay-daan sa bahagi ng araw na henerasyon ng solar na ilipat patungo sa pagkonsumo sa ibang pagkakataon.

3. Bakit Mahalaga ang 10kW Capacity?

Ang 10kW class inverter ay maaaring maging angkop para sa mga ari-arian kung saan ang demand ng kuryente ay mas mataas kaysa sa maliit na residential installation. Ito ay maaaring gamitin sa malalaking bahay, pagawaan, maliliit na komersyal na gusali, sakahan, opisina, o iba pang pasilidad na may malaking single-phase load.

Ang mahalagang punto ay hindi lamang ang bilang na "10kW." Ang inverter ay dapat na tumugma sa aktwal na profile ng pag-load ng site. Maaaring magkaroon ng mataas na panandaliang peak ang isang property na dulot ng mga motor, pump, compressor, air conditioner, o iba pang kagamitan habang pinapanatili ang mas mababang average na load.

4. Aling mga Teknikal na Pagtutukoy ang Pinakamahalaga?

Ang mga label ng produkto ay maaaring magmukhang magkatulad ang mga hybrid na inverter, ngunit ang mga detalyadong detalye ay maaaring magkaiba nang malaki. Ang isang maingat na paghahambing ay dapat tumuon sa electrical compatibility sa halip na na-rate na output lamang.

Mga Detalye ng AC Output

Ang isang single-phase na 10kW inverter ay karaniwang gumagana sa paligid ng 220–240V na hanay sa mga merkado gamit ang supply configuration na iyon, na may 50Hz o 60Hz depende sa electrical grid. Ang ilang 10kW na produkto ay naglilista ng AC output current sa paligid ng 43–46A sa 220–240V, ngunit ang eksaktong halaga ay nag-iiba ayon sa rated boltahe at disenyo.

PV Input at MPPT

Ang pinakamataas na boltahe ng input ng PV, saklaw ng operating boltahe, maximum na kasalukuyang PV, kasalukuyang short-circuit, at ang bilang ng mga channel ng MPPT ay mahahalagang detalye. Mas maraming channel ng MPPT ang makakapagbigay ng higit na kakayahang umangkop kapag nag-iiba ang mga oryentasyon sa bubong, kundisyon ng shading, o string configuration.

Kahusayan

Ang kahusayan ng conversion ay nakakaapekto sa kung gaano karaming nabuong enerhiya ang umabot sa mga load o baterya. Ang mga nai-publish na mga detalye para sa 10kW hybrid inverter na mga modelo ay maaaring lumapit sa upper-90% na hanay, ngunit ang maximum na kahusayan ay hindi dapat bigyang-kahulugan bilang ang kahusayan na nakamit sa ilalim ng bawat kondisyon ng operating.

Proteksyon at Enclosure

Para sa panlabas o hinihingi na mga pag-install, ang proteksyon laban sa alikabok at tubig, pamamahala ng temperatura, proteksyon ng surge, proteksyon sa overcurrent, at naaangkop na mga kondisyon sa pag-install ay maaaring direktang makaapekto sa pangmatagalang pagiging maaasahan.

Halimbawa, ang kasalukuyang 10kW na single-phase na mga produkto sa merkado ay nagpapakita ng malaking pagkakaiba-iba sa boltahe ng baterya, MPPT configuration, maximum na PV input, AC current, enclosure rating, at mga interface ng komunikasyon. Ito ang dahilan kung bakit dapat palaging gamitin ang eksaktong data ng modelo para sa panghuling disenyo ng system.

5. Paano Dapat Planuhin ang Pag-iimbak ng Baterya?

Ang kapasidad ng baterya at kapangyarihan ng inverter ay dalawang magkaibang konsepto. Ang isang 10kW inverter ay naglalarawan ng kakayahan ng kuryente, habang ang kapasidad ng baterya ay karaniwang ipinahayag sa kWh at inilalarawan kung gaano karaming enerhiya ang maaaring maimbak.

Halimbawa, ang baterya na may magagamit na kapasidad na 20kWh ay hindi nangangahulugan na maaari itong awtomatikong maghatid ng 10kW nang tuloy-tuloy. Ang maximum charge/discharge current ng baterya, boltahe, mga limitasyon ng BMS, temperatura, estado ng charge, at inverter compatibility ay lahat ay nakakaimpluwensya sa aktwal na performance.

Mga Tanong sa Baterya na Dapat Suriin Bago Mag-install

• Compatible ba ang boltahe ng baterya sa inverter?
• Sinusuportahan ba ng inverter ang chemistry ng baterya at protocol ng komunikasyon ng BMS?
• Ano ang pinakamataas na kasalukuyang patuloy na pagsingil?
• Ano ang pinakamataas na patuloy na paglabas ng kasalukuyang?
• Gaano karaming magagamit na enerhiya ang magagamit?
• Maaari bang magdagdag ng mga karagdagang module ng baterya sa ibang pagkakataon?
• Inaprubahan ba ng manufacturer ng baterya ang partikular na modelo ng inverter?

6. Paano Dapat Itugma ang Solar PV System?

Ang PV array ay dapat na idinisenyo ayon sa pinapahintulutang DC boltahe, kasalukuyang, maximum na PV power, at MPPT operating range ng inverter. Ang ilang 10kW na single-phase hybrid na modelo ay nagbibigay-daan sa PV input sa itaas ng AC rating ng inverter, na maaaring makatulong sa pagpapabuti ng solar production sa panahon ng mahinang sikat ng araw o hindi magandang panahon.

Halimbawa, ang mga nai-publish na detalye mula sa iba't ibang 10kW na produkto ay nagpapakita ng maximum na PV input value na mula sa humigit-kumulang 13kW hanggang 20kW o higit pa, depende sa arkitektura. Ang mga figure na ito ay mga halimbawa sa halip na mga unibersal na kinakailangan, at dapat sundin ang mga limitasyon ng tagagawa ng inverter.

Checklist ng Disenyo ng PV

1. Kalkulahin ang inaasahang taunang at pana-panahong paggawa ng solar.
2. Suriin ang minimum at maximum na boltahe ng string.
3. Suriin ang maximum na kasalukuyang ng bawat MPPT input.
4. Account para sa mababang temperatura na pagtaas sa PV open-circuit boltahe.
5. Suriin ang pagtatabing at iba't ibang oryentasyon sa bubong.
6. Itugma ang configuration ng string sa mga available na MPPT channel.
7. Kumpirmahin ang mga kinakailangan sa lokal na electrical at grid-connection.

Ang tamang disenyo ng string ay partikular na mahalaga dahil ang paglampas sa boltahe o kasalukuyang mga limitasyon ay maaaring makapinsala sa kagamitan o maging sanhi ng system na gumana sa labas ng mga inilaan nitong kundisyon.

7. Ano ang Mangyayari Habang Nawalan ng Koryente?

Isa sa mga pangunahing dahilan kung bakit isinasaalang-alang ng mga gumagamit ang mga hybrid system ay ang backup na kapangyarihan. Gayunpaman, ang salitang "hybrid" lamang ay hindi ginagarantiyahan na ang bawat inverter ay makakapagbigay ng backup na kuryente sa panahon ng blackout.

Ang isang backup-capable system ay karaniwang nangangailangan ng isang katugmang baterya at isang inverter na idinisenyo upang ihiwalay ang mga protektadong load mula sa utility grid kapag ang grid power ay nabigo. Ang inverter pagkatapos ay nagtatatag ng naaangkop na lokal na supply ng AC para sa mga backup na circuit.

Mahalaga ang pagkakaibang ito dahil karaniwang nagsasara ang mga karaniwang grid-connected solar inverters kapag hindi available ang utility grid. Ang proteksyon laban sa pag-isla ay kinakailangan upang maiwasan ang hindi sinasadyang pagpapasigla ng network ng utility.

Dapat Isaalang-alang ang Backup Planning

• Aling mga circuit ang itinuturing na mahalaga?
• Ano ang pinagsamang tuluy-tuloy na pagkarga?
• Aling mga appliances ang may mataas na start currents?
• Gaano katagal dapat panatilihin ang backup na kapangyarihan?
• Gaano karaming enerhiya ng baterya ang magagamit?
• Maaari bang i-recharge ng solar array ang baterya sa panahon ng outage?

Halimbawa, maaaring unahin ng isang backup na circuit ang mga refrigerator, ilaw, kagamitan sa networking, mga bomba, mga sistema ng seguridad, mga computer, o mga piling kagamitan sa HVAC sa halip na subukang patakbuhin ang bawat appliance nang sabay-sabay.

8. Anong mga Problema sa Pag-install ang Dapat Iwasan?

Maraming mga problema sa system ay hindi sanhi ng inverter mismo ngunit sa pamamagitan ng isang mismatch sa pagitan ng inverter, baterya, PV array, electrical load, at installation environment.

Sobrang Laki ng Load

Ang pagkonekta ng napakaraming high-power na appliances sa backup na output ay maaaring maging sanhi ng pag-activate ng overload na proteksyon. Ang mga malalaking motor at compressor ay nangangailangan ng partikular na atensyon dahil ang kanilang startup current ay maaaring mas mataas kaysa sa kanilang normal na running current.

Hindi pinapansin ang mga Limitasyon ng Baterya

Ang isang 10kW inverter ay maaaring humiling ng malaking kasalukuyang baterya kapag gumagana sa mataas na output. Ang bangko ng baterya na may hindi sapat na kakayahan sa paglabas ay maaaring limitahan ang aktwal na magagamit na kapangyarihan ng inverter.

Gamit ang Maling Configuration ng String ng PV

Ang boltahe at kasalukuyang ay dapat manatili sa loob ng tinukoy na saklaw ng pag-input ng inverter sa pagbabago ng mga kondisyon ng panahon. Dapat suriin ang boltahe ng PV sa ilalim ng parehong inaasahang temperatura ng pagpapatakbo at pinakamasamang kalagayan.

Ipagpalagay na Bawat Hybrid Inverter ay May Parehong Mga Pag-andar

Ang kakayahan sa pag-backup, off-grid na operasyon, pagsasama ng generator, kontrol sa pag-export, pag-charge ng baterya mula sa grid, parallel na operasyon, at mga feature sa pagsubaybay ay nag-iiba-iba sa pagitan ng mga modelo. Ang mga function na ito ay dapat kumpirmahin mula sa dokumentasyon ng produkto sa halip na mahihinuha mula sa salitang "hybrid."

9. Paano Mabubuo ang Praktikal na Sistema ng Enerhiya?

Ang pinaka-maaasahang diskarte ay ang magsimula sa gawi ng enerhiya ng site sa halip na pumili ng inverter batay lamang sa rating ng kapangyarihan ng headline nito.

Nakakatulong ang diskarteng ito na maiwasan ang isang karaniwang pagkakamali sa pagbili: pagpili ng high-power inverter nang hindi isinasaalang-alang ang baterya, solar array, electrical phase, o aktwal na load profile. Ang isang maayos na pinagsama-samang sistema ay maaaring gumawa ng mas mahusay na paggamit ng magagamit na solar generation habang nagbibigay ng isang mas predictable na diskarte sa pamamahala ng enerhiya.

Para sa mga negosyo at sambahayan na umaasang lalago ang kanilang mga kinakailangan sa kuryente, dapat ding isaalang-alang ang scalability. Ang pagpapalawak ng baterya, pagpapaandar ng parallel inverter, mga interface ng komunikasyon, mga platform ng pagsubaybay, at kapasidad ng PV sa hinaharap ay maaaring makaimpluwensya sa pangmatagalang halaga ng pag-install.

10. Mga Madalas Itanong

Pagbuo ng Mas Maaasahang Solusyon sa Solar at Storage

Ang 10kW Single Phase Hybrid Inverter ay maaaring magsilbi bilang sentral na bahagi ng pamamahala ng enerhiya ng isang modernong solar-plus-storage system. Ang halaga nito ay hindi tinutukoy ng 10kW figure lamang. Ang tunay na performance ay nagmumula sa kung gaano kahusay ang inverter ay naitugma sa PV array, baterya, mga electrical load, grid connection, backup na kinakailangan, at operating environment.

Para sa mga mamimili at tagaplano ng proyekto, ang malinaw na pag-unawa sa mga ugnayang ito ay nagpapadali sa pag-iwas sa mga hindi tugmang bahagi, hindi inaasahang limitasyon ng kuryente, at hindi kinakailangang gastos sa system. Ang pagsusuri sa kumpletong teknikal na detalye bago ang pag-install ay mahalaga, lalo na kapag ang system ay gagamitin para sa backup na kapangyarihan o mataas na demand na mga application.

Sinaoh Limited Co.,Ltd.maaaring suportahan ang mga customer na naghahanap ng praktikal na inverter at mga solusyon sa sistema ng enerhiya sa pamamagitan ng pagtuon sa mga kinakailangan sa aplikasyon, pagkakatugma ng system, at mga pangangailangang partikular sa proyekto. Kung ang layunin ay solar self-consumption, imbakan ng baterya, backup na kapangyarihan, o isang mas flexible na sistema ng pamamahala ng enerhiya, ang tamang configuration ay dapat magsimula sa aktwal na mga kinakailangan sa kuryente ng site.
